優勢(Benefits)
Biotage® Extrahera™ 系列自動化樣品前處理工作站，為現代實驗室提供靈活高效的樣品處理解決方案。該系列包含三款機型：專門處理 96 孔盤式萃取匣的 Extrahera™ LV-200、用於 3 ~ 15 ml 萃取管柱的 Extrahera™ HV-5000，以及可兼容處理 96 孔萃取盤或 1 ~ 6 ml 萃取管柱的 Extrahera™ Classic。三種機型皆能符合 GLP 標準，可依應用需求選擇合適的機型與模式，無論是臨床、藥品分析、法醫科學、食品檢測或環境樣品處理，皆能達到高效率與一致性。
Extrahera™ 系統可適用於固體支持式液體萃取（Supported Liquid Extraction; SLE）、固相萃取（Solid Phase Extraction; SPE）、蛋白/磷脂去除（Protein and Phospholipid Depletion; PLD）與蛋白質沉澱（Protein Precipitation; PPT）等常見前處理技術，無論是管柱式或盤式萃取匣，都能透過內建的資料庫，自動化完成所有前處理的流程。使用者也能方便的利用模板，開發並保存專屬自己實驗室的方法，可大幅提升整體分析品質，並提高實驗的再現性。
有賴於高度自動化和方法一致性，Extrahera™ 不僅能降低人為的誤差，還可在短時間內處理大量樣品，可顯著提高實驗室效率。此外，實驗室可透過 GLP 軟體升級，能將樣品處理流程與合規性、稽核追蹤及報告生成功能無縫結合，能有效強化操作紀錄與品質控管，提升資料完整性與可追溯性。

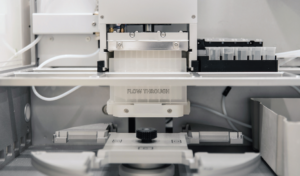

正壓模組 (Positive Pressure)
正壓模組是 Extrahera™ 的重要優勢之一。相比傳統的負壓抽取方式，即使面對黏度較高、基質複雜的生物樣品時，正壓能更穩定地驅動液體通過萃取管柱，確保樣品能以穩定的壓力，均勻流過萃取匣。
此外，本模組擁有梯度流速控制功能，可根據不同實驗需求，設定多個加壓步驟，減少萃取匣堵塞或樣品殘留的風險。並搭配真空輔助的廢液模組與廢液盤升降設計，不僅可減少樣品交叉污染，還有助於保護儀器管線與降低清洗次數。
無論何種基質和實驗需求的樣品前處理，正壓模組賦予Extrahera™高再現性與穩定流速的優勢，對於需要產出大量報告或檢測數據的實驗室而言，為一項極有價值的投資。
微量吸管 (Tip)
Extrahera™ 使用標準的自動化透明微量吸管來進行所有液體的移動。此系統有兩個微量吸管位置，第一個用於試劑和溶劑，第二個用於樣品。 Extrahera™ 還提供微量吸管重複使用的聰明選擇。
微量吸管的規格從 50 µL 至 5 mL ，適用於具有挑戰性的低體積應用或大體積的樣品，並且能夠透過設定使用多個等分試樣來處理不同需求的樣品或試劑。
該系統經過設計優化，可應對 SLE 和某些 SPE 步驟中使用的揮發性和低表面張力溶劑。
如 : 二氯甲烷、氯仿、甲基叔丁基醚、二異丙醚..等等。
可針對系統上的所有試劑和樣品調整及優化移液特性，以滿足您的要求。軟體包含常用試劑的資料庫作為堅實的起點。
萃取管柱或萃取盤
根據您的行業、應用方向或基質類別，耗材的選擇可能會改變。也許您正在考慮將方法從管柱式轉移到盤式以獲得更高的通量。
透過 Extrahera™ Classic，只需更換正壓模組，可以在幾分鐘內實現將 1、3 或 6 mL 管柱與盤式之間的切換。
- 96位配置
利用Extrahera™ 8個移液吸頭並行運作，可處理 96 或 48 盤式。
此外，使用此配置還可以處理 1mL 管柱和其他模組化 ANSI 96格式。 - 48位配置
使用 4 個移液吸頭並行處理 3 mL 管柱類型。 - 24位配置
使用 4 個移液吸頭，使用於 1、3 或 6 mL 尺寸的管柱。
大小體積通吃
可以根據樣品處理數量、體積、含量，選擇 Extrahera™ HV-5000 或Extrahera™ LV-200 的機型，並挑選對應的配置。使我們樣品前處理的流程中，達到品質與效率完美的平衡。
- Biotage® Extrahera™ HV-5000
1. 這款符合 GLP規範的自動化樣品前處理工作站專為高容量樣品設計。
2. 支援經典的 3 、6 、10 和 15 ml 的萃取管柱
3. 配備一個可每通道吸取和分配 250 至 5000 μL 的四爪移液頭。 - Biotage® Extrahera™ LV-200
1. 這款自動化樣品前處理工作站符合 GLP規範，旨在處理小體積樣品。
2. 配置有八爪移液頭，專門用於 96 孔盤。
3. 支援微萃取技術以及經典的 96 孔 SPE、SLE 和 PPT 或 PLD 耗材形式。
Extrahera™ GLP Software
無論您是在 GLP 軟體中操作，還是只是需要組織實驗室的工作流程，Extrahera™ GLP 軟體都能提供您所需的工具，讓您的實驗室生活變得更加輕鬆。
- 權限管理
1. 五個不同的權限來監督系統控制和存取。
2. 宗旨主要是和實驗室人員的培訓和專業知識相互配合。 - 安全控管
1. 維護系統和資料安全。
2. 整合了密碼保護、閒置時間控管和 USB 的存取限制。 - 網路管理
1. 網路整合、設定將報告和審計追蹤備份 / 恢復或匯出到您的區域網路或是 LIMS 系統。
2. 接收系統暫停或錯誤的電子郵件，並透過筆記型電腦於遠端檢視並查看運作情況。 - 審計
1. 透過精確追蹤自動監控所有系統操作。
2. 產生稽核報告和追蹤記錄所有活動，包括使用者憑證和追蹤實驗方法變更的紀錄。
簡單清楚的使用者介面
創建方法比以往更簡單。 Extrahera™ 提供的乾淨、簡單的使用者介面使設定系統成為一項簡單的任務。這也意味著您可以專注於其他重要任務 – 更少的編程，更多的處理。
透過標籤化的方式選擇資料條列，使用者可以輕鬆開啟 / 關閉方法的任何部分。儲存並重複使用您喜歡的方法，並產生執行的 PDF 報告。
空間利用
充分利用您的實驗室空間。 Biotage® Extrahera™ 的緊湊智慧設計意味著您不會浪費任何寶貴的實驗室空間。它還具有封閉的處理區域和一體式排氣扇設計，可保護您和您的同事。
規格(Specifications)
系統介面
觸控面板
12” 電容式觸控螢幕
網路規格
符合 IEEE 802.3 (ANSI 8802-3)
USB
USB 2.0
系統需求
電力需求
100 to 240 V, 50/60 Hz
最大消耗功率
300 W
保險絲
T4A 位於電源輸入處 （ 2 個）
尺寸 (W X D X H)
不含螢幕 : 610 x 510 x 730 mm (24.0” x 22.1” x 28.7”)
含螢幕 : 860 x 570 x 730 mm (33.8” x 22.4” x 28.7”)
※ HV-5000 高度為 790 mm (31.1”)
重量
80 kg (176 lbs)
※ Classic 重量為 75 kg (165 lbs)
環境溫度
操作溫度: 18°C to 32°C
儲藏運輸溫度: -25 °C to 60 °C
環境濕度
相對溼度10 to 90%
真空需求
真空度 : < 500 mbar (50 kPa; 7 psi)
流速 : ≥ 8.3 L/min (0.29 cubic feet/min)
壓縮空氣需求
流量 : >5 L/min (0.18 cubic feet/min)
壓力 : 6 ± 0.2 bar (0.6 ± 0.02 MPa; 87 ± 3 psi)
惰性氣體需求
N2 port
萃取流量 : 1 L/min (0.04 cubic feet/min)
吹乾流量 : 70 L/min (2.5 cubic feet/min)
壓力 : 6 ± 0.2 bar (0.6 ± 0.02 MPa, 87 ± 3 psi)
系統規格
分注體積範圍
．Extrahera HV-5000 : 250 – 5000 μL
．Extrahera Classic : 50 – 1000 μL
．Extrahera LV-200 : 5 – 800 μL
分注精確度
Extrahera HV-5000 : 0.5% accuracy and 1.0% CV
At 250 μL: ± 2.0% accuracy and 3.0% CV
At 500 μL: ±1.5% accuracy and 2.0% CV
At 1000 μL: ±1.0% accuracy and 1.5% CV
At 5000 μL: ±0.5% accuracy and 1.0% CV
※搭配 5000 μL tip (P/N : 417007)
Extrahera Classic : 1.0% accuracy and 1.0% CV
At 50 µL: ±2.0% accuracy and 1.0% CV
At 100 µL: ±2.0% accuracy and 1.0% CV
At 500 µL: ±1.5% accuracy and 1.0% CV
At 1000 µL: ±1.0% accuracy and 1.0% CV
※搭配1000 μL tip (P/N: 414141)
Extrahera LV-200 : 1.5% accuracy and 1.0% CV
At 20 μL: ±5.0% accuracy and 5.0% CV
At 100 μL: ±2.0% accuracy and 1.5% CV
At 200 μL: ±1.5% accuracy and 1.0% CV
※搭配 200 μL tip (P/N: 417009)
At 5 μL: ±5.0% accuracy and 5.0% CV
At 25 μL: ±4.0% accuracy and 2.5% CV
At 50 μL: ±2.5% accuracy and 2.0% CV
※搭配 50 μL tip (P/N: 417008)
溶劑數量
5 個溶劑幫浦，可從外部儲液罐自動回補溶劑
另可加購 5 個額外的手動溶劑儲液槽
※ 根據機型可選擇 5 x 25 mL, 5x 40 mL 或 5 x 100 mL
正壓裝置參數
萃取壓力: 0-5 Bar (0.1 Bar);
吹乾壓力: 5 Bar at 600 mL/min
萃取耗材
Extrahera HV-5000 : 可搭配 3 mL、6 mL、10 mL、15 mL 萃取管柱
48 支 3 mL (tabless) 萃取管柱
24 支 3 mL 或 6 mL (tabless) 萃取管柱
12 支 10 mL (tabless) 萃取管柱
12 支 15 mL (tabless) 萃取管柱
Extrahera Classic : 可搭配 1 mL、3 mL、6 mL 萃取管柱、24 孔、48 孔、96 孔萃取盤
24 支 1 mL、3 mL、或 6 mL 萃取管柱 (A, B, and C format)
96 支 1 mL (tabless) 萃取管柱 (A format)
96 或 48 孔萃取盤、96孔萃取盤 : 1 mL 或 2 mL 容量
Extrahera LV-200 : 可搭配 1 mL萃取管柱、96 孔萃取盤、DFE Column Tips
96 支 1 mL (tabless) 萃取管柱 (A format)
96 孔萃取盤 : 1 mL 或 2 mL 容量
96 支 200 μL 或 300 μL DFE column tips
收集盤
上層 6 個位置用於樣品、萃取盤、Tip和溶劑放置。下層轉盤 4 個位置，則用於多次洗脫和廢液。
拋棄式Tip
Extrahera HV-5000 : 搭配 5000 μL tips
樣品 Tips (Pos 2) : 5000 μL clear tips
#1 試劑 Tips (Pos 1) : 5000 μL clear tips
#2 試劑 Tips (Pos 6) : 5000 μL clear tips
Extrahera Classic : 可搭配 1000 µL clear tips 或 1000 μL Wide Bore tips
樣品 Tips (Pos 2) : 1000 μL clear tips 或 1000 μL Wide Bore tips
試劑 Tips (Pos 1) : 1000 μL clear tips
Extrahera LV-200 : 可搭配 50 uL, 200 uL, 1000 uL clear tips 或 1000 uL Wide Bore tips
樣品 Tips (Pos 2) : 50, 200, 1000 uL clear tips 或 1000 uL Wide Bore tips
#1 試劑 Tips (Pos 1) : 50, 200, 或 1000 uL clear tips
#2 試劑 Tips (Pos 6) : 50 或 200 uL clear tips
其他規格
噪音
65 分貝 (A)
GLP
符合GLP規範
認證
CE, CSA certified
料件編號(Part numbers)
| Part Number | Description |
|---|---|
| 417002 | Biotage® Extrahera™ HV-5000 |
| 417631SP | HV-5000 GLP Package – On Site Activation |
| 414001 | Biotage® Extrahera™ Classic |
| 416990 | GLP Package – On Site Activation |
| 416932SP | GLP Package – Upgrade Kit |
| 417000 | Biotage® Extrahera™ LV-200 |
| 417508 | LV-200 GLP Package – On Site Activation |
| 417007 | 5000 µL Clear Tips |
| 414141 | 1000 µL Clear Tips |
| 416444 | 1000 μL Wide Bore Clear Tips |
| 417009 | 200 µL Clear Tips |
| 417008 | 50 µL Clear Tips |
| 414579 | Solvent Safety Kit |
